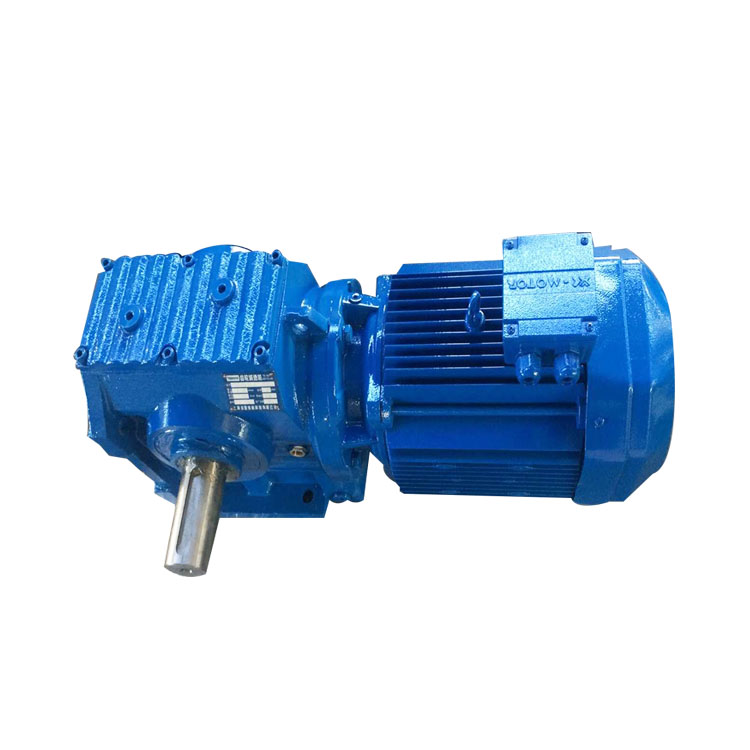

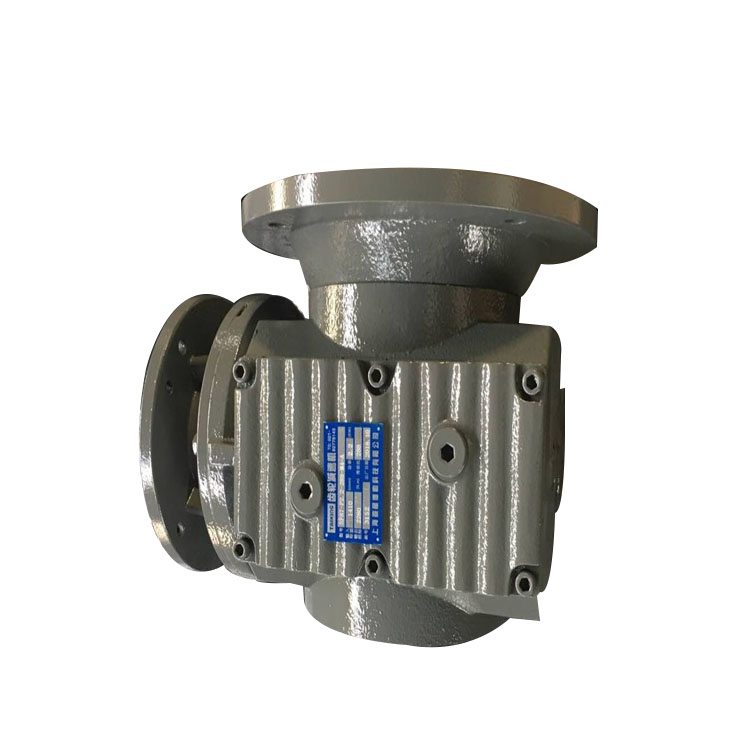

S系列斜齿轮-蜗轮蜗杆减速机减速机为硬齿面的斜齿轮-蜗轮蜗杆减速机，齿轮材料全部采用20CrMnTi,经渗碳处理，齿面硬度达58-62HRC，磨齿后精度可达6级，特别对蜗杆在精加工渗碳后进行磨削，使齿面接触达到75%以上，以确保产品的可靠性及低噪音。减速机减速机减速机主要传动部位轴承均选用进口轴承，密封件选用台湾的骨架油封，所配功率从0.09KW-55KW，输出扭矩可达60N.M-10200N.M，速比可从（配4极电机）15-390,如配6极或8极电机可获得更低的输出转速；如需更低的输出转速可用采用双级减速机组合的形式，可获得较低的输出转速（一万多速比）。以上如在输入端配上无级变速机更可实现变速的要求。输出形式有立式和卧式两种，具有自锁功能，输出轴分实心轴、空心轴（或非标制作），可在不同方位及角度安装使用，可正反转使用。此外可配不同类型的电机(普通电机、单相电机、防爆电机、变频电机、制动电机等)。 S系列斜齿轮-蜗轮蜗杆减速机广泛应用于食品粮食机械、印刷包装机械、立体车库设备、环保机械、输送设备、化工设备、冶金矿山设备、钢铁电力设备等 S系列减速机型号:

S37、S47、S57、S67、S77、S87、S97、S107、S127

SF37、SF47、SF57、SF67、SF77、SF87、SF97、SF107、SF127

SA37、SA47、SA57、SA67、SA77、SA87、SA97、SA107、SA127

SAF37、SAF47、SAF57、SAF67、SAF77、SAF87、SAF97、SAF107、SAF127

SAT37、SAT47、SAT57、SAT67、SAT77、SAT87、SAT97

S斜齿轮–蜗轮蜗杆减速机

产品概述：

1、S系列减速机具有很高的科技含量，有斜齿轮与蜗轮蜗杆结合一体传动，提高该机力矩与效率。该系列产品规格齐全，转速范围广，通用性好，适应各种安装方式，性能安全可靠寿命长，实施了国际标准要求。

2、机体表面凹凸具有散热作用，吸振强，低温升，低噪音。

3、该机密封性能好，对工作环境适应性强。

4、S系列斜齿轮蜗轮减速机传动精度高，特别适应在有频繁启动的场合工作，可连接各类减速器及配置各类电机驱动，可安装在90度传动操作

位置。

5、S斜齿轮减速机关键零部件采用了高耐磨材料，并经过特种热处理，具有加工精度高，传动平稳、体积小承载能力大、寿命长等特点。

6、斜齿轮减速机可配置各种类电机，形成了机电一体化，完全保证了产品使用质量特征。

性能特点：

1、斜齿轮和蜗轮组合，结构紧凑，减速比大。

2、安装方式：底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。

3、输入方式：电机直联、电机皮带联接或输入轴、联接法兰输入。

4、平均效率：减速比7.5-69.39是77% ；70.43-288是62% ；S/R组合式是57%。

5、和R系列组合能得到更大的速比。

技术参数：

速比范围：基本型9.96～244.74，S系列/R系列组合型可达到8608

扭矩范围：43～4200 Nm

功率范围：0.18～22 kW

结构形式：

S-轴伸式联接        SF-轴伸式、法兰安装

S…S-表示轴输入   SA-轴装式联接

SAF-轴装式、法兰安装 SAT-轴装带扭力臂

此系列减速机与K系列减速机的外形上一致，可互换使用。但在同样的功率及机座号的条件下，S系列能实现更大速比的减速。

S系列斜齿轮-蜗轮蜗杆减速机主要型号有：

S/SA/SAF/SAT37、S/SA/SAF/SAT47、S/SA/SAF/SAT57、S/SA/SAF/SAT67、S/SA/SAF/SAT77、S/SA/SAF/SAT87、S/SA/SAF/SAT97、S/SA/SAF/SAT107
